手動試壓泵(

手動試壓泵(0-100MPa)

點擊數:4023   錄入時間:2014年3月14日
2S-SY雙缸手動試壓泵
1、用途,本泵是適用于鍋爐、管道、閥門、容器以及試驗室獲得液體高壓源的試驗。為各類壓力容器、鍋爐、管道、閥門、橡膠管件、機器零件等作耐壓試驗、強度試驗、密封試驗和爆破試驗之用。
2、標準:本泵是按機械工業部制定的新型全系列試壓泵(以下簡稱泵)標準《JB/TQ453-463-86》及《JB/TQ625-87》進行設計的。基本參數性能、質量符合標準要求。
3、規格范圍:本系統泵具有從低壓大流量到高壓小流量的特點,兩種流量能自動變換在額定排出壓力以下可進行任意數值的試壓,額定排壓力為6.3、16、25、40、63Mpa五個規格,為用戶選擇提供了方便。
4、特點:無需電源、移動靈活、 體積小、重量輕、操作輕便、性能穩定、便于野外及高空作業
二、技術數據
低壓缸工作壓力:≥0.3Mpa
低壓柱塞直徑:50mm
柱塞行程:55mm
低壓流量:95ML/次
手柄長度:860mm

型號參數:

型號

額定排出Mpa

每次流量Ml/次(毫升)

柱塞直徑mm

柱塞行程

手柄最大施力
≤N

外形盡寸(毫米)長×寬×高

低壓時

高壓時

低壓時

高壓時

2S-SY/6.3

6.3


95

25


50

25


55


360

1016×320×992

2S-SY/16

16

14

20

2S-SY/25

25

9

16

2S-SY/40

40

5

12

2S-SY/63

63

3

10



1016×320×1043

三、基本結構簡介

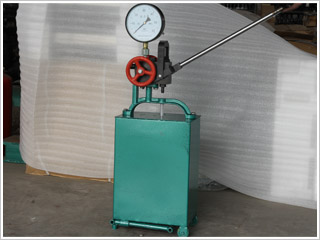

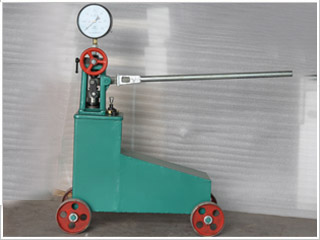

本泵結構簡單,操作方便,容易掌握。是由水箱、機架、柱塞、控制器、手柄和工作接管等部件組成。如圖所示。
水箱下面裝有四個滾輪便于移動,水箱上面裝有水缸,水缸分低壓缸體,低壓柱塞體和高壓柱塞等部分組件構成,低壓柱塞體同時又是高壓缸體,內裝高壓柱塞,低壓柱塞通過聯動板手柄在工作時做往復運動,低壓缸體與水箱蓋制成一體,在其上面裝有機架和高壓缸,機架上面裝有控制器,在控制器的側面分別裝有放水閥針及手輪、控制閥針及手輪和工作接管。在控制器的上方裝有壓力表。當試壓泵工作時,可通過表針觀看指示值。在機架的側面裝有手柄,聯運板是用來操作低壓柱塞做往復運動的。
四、使用操作
試壓泵在開始使用之前,應首先進行檢查調整各處的聯接部件是否有松脫現象。進出水管管路是否暢通,水箱內的水是否清潔,嚴禁使用含有纖維泥沙雜物的污水,防止影響泵的使用性能。檢查調整完畢之后,將被試壓容器與工作接管接通。關閉放水閥針,打開控制閥針,然后操作手柄上下浮動,用力要均勻避免沖擊,使柱塞做往復運動,把水箱內的清水經吸水管吸入低壓缸,進入高壓缸和控制器,由工作接管流入被試壓容器,其壓力值可以從壓力表上讀出。試壓時壓力應在壓力表的最大指示值的2/3以內工作。最大工作壓力不得超過本型號試壓泵所規定的額定排出壓力值。
當?shù)蛪焊椎膲毫Υ笥?.3Mpa時,使逆流閥打開把多余的水排回水箱內。
被試壓容器需要在某一壓力下保留一段時間時,可擰緊控制閥手輪。關閉控制閥針,使被試壓容器與泵隔絕,能夠更準確的讀出受壓容器的壓力值。在試壓過程中如果發現有滲漏之處,要立即停下來進行檢修工作。嚴禁在滲漏情況下繼續加大壓力使用。試壓工作完畢之后,應先松開控制閥針,后松開放水針。在松開手輪時,應緩慢均勻,避免突然打開使表針受沖擊而損壞。
五、維護保養
試壓泵在長期不使用時,應將泵內的水放出,以免因水造成零件銹蝕損壞。并把出水口封閉起來,防止塵土入內。使用時水箱內要加入不含有纖維、泥沙等雜質的污水、水質應清潔。
在結冰溫度的環境下,使用時,要在水箱內的水中加入防凍劑或配制防凍液。根據當?shù)貧鉁貤l件,以水液不結凍為適宜。
建議采用變性酒精配制防凍劑,如下:

環境溫度℃

90°變性酒精%

清水%

0~-10

33

67

-10~-20

45

55

-20~-30

54

46

-30~-40

70

30
